U-NAS4 идеальный корпус для NAS


Рисунок прототипа


   Данный корпус, очень похож по своим габаритам на Barebone. Однако предназначение
этих двух форм-факторов Barebone - NAS, существенно отличаются один от другого.
Barebone-системы являются мультимедийными персональными компьютерами, как правило, построенными, на материнских платах серии mini-ITX. Очень часто такие корпуса на свой борт позволяют принять и более мощные видеоадаптеры огромных габаритов, крупные системы охлаждения и крупноразмерный блоки питания. Кроме того, эти компьютерные корпуса имеют очень привлекательный вид и дизайн и оснащены ЖК дисплеями и другими пользовательскими удобствами.
Применение корпусов под NAS системы – уже несколько иное.
   В таких корпусах зачастую собирают компактные сетевые хранилища. В основном, такие маленькие по размерам корпуса оснащаются корзинами для горячей замены внутренних накопителей, а также устройствами широко спектра и мониторинга активности установленных в данном устройстве накопителей.

Качество изготовления корпуса и его дизайн:

   Корпус полностью выполнен в чёрном цвете. Дизайн корпуса строгий и оригинальный.
Передняя панель и "морда" корзин, сделаны из пластика окрашенного в матовый цвет.
На панель выведены кнопки Power (голубая подсветка), кнопка Reset (имеет жесткое нажатие) и 1 порт USB.
Вид корпуса спереди (Ver.2)


Для каждого отсека на корзинах, есть раздельные индикаторы работы питания HDD, чтение либо запись, предупреждения. Все зависит от возможностей материнской платы или карты RAID.
Вид корпуса сзади (Ver.2)

Cерия U-NAS4, имеет размеры: 190 x 254 x 180 мм
Масса корпуса - 3,8 килограмма без БП.

Комплектация внутри

120 мм, 3-х проводной вентилятор (черного цвета)

Плата для Hot Swap HDD SATA/SSD/SAS!

4 тонких шлейфа SATA
2 на 1 спаренный разъем MOLEX для питания платы Hot Swap и HDD
Электроника передней панели


Возможные варианты крепления HDD

Внутри корпуса доступно место для одной платы расширения (PCI / PCI Express (low-profile)).
Расстояние между материнской платой и креплением HDD - 4,4 см.
Места крепления БП и доп. оборудования

Это могут быть низкопрофильные карты аппаратного RAID (без выходных интерфейсов на задней планке-заглушке).
Низкопрофильная плата RAID

Вид сверху

Место для крепления серверного мини БП и площадка для размещения дополнительного диска SSD либо, элементов управления "Умным домом".

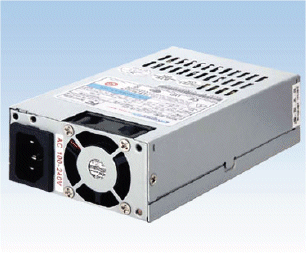

Серверный блок питания FLEX power / 200W/PFC
Разъемы питания

БП имеет характеристики:

Meet the 80 PLUS
Comply with IPC Industrial PC 1U the Flex Specification
Rated power 200W, enough to power output
Wide Input 90-264VAC
Low noise, low ripple, high efficiency (80%)
Through O ~ 50 ℃ ambient temperature test
single fan: 4020 mm double ball-bearing silent fan
active power factor correction (PFC> 99%)
Размер: 150 x 82 x 40.5 мм
Масса: - 0,9 кг


Есть дополнительно

Болты для крепления HDD к корзинам
Болты для крепления платы с электроникой для "Умного дома"
Нейлоновые стяжки для проводов
Элементы крепления для БП

Продолжение следует...
